Diseño de Puestas a Tierra Tipo Malla o Interconectado, En Planeta Rojo SAC diseñamos y ejecutamos sistemas de puesta a tierra tipo Malla e Interconectados. Sistemas de Puesta a Tierra Tipo Malla. Un Pozo a Tierra es un sistema de seguridad y de protección eléctrica que su función principal es el de desviar y absorber la fuga, carga o caída de tensión eléctrica para no crear un potencial de accidente como la electrocución a la persona o equipo, cuando por ciertas condiciones como:

1. Tipo de cargas a proteger
2. Condiciones del Terreno
3. Seguridad

Se tiene que un Pozo a Tierra no podría ser suficiente para dar la adecuada protección por las dimensiones de la infraestructura o por el valor en ohmiaje resultante se decide hacer un sistema de malla a tierra.

QUE ES UN SISTEMA DE TIERRA INTERCONECTADO

Puede concebirse un sistema de tierras interconectados como la unión a traves de conductor de 2 o más Pozo a Tierra de tal modo que como resultado se obtenga un menor ohmiaje, alcanzando así el objetivo buscado.

QUE ES UNA MALLA A TIERRA

La malla de tierra es un conjunto de conductores desnudos que permiten conectar los equipos que componen una instalación a un medio de referencia, en este caso la tierra. Tres componentes constituyen la resistencia de la malla de tierra:

1. La resistencia del conductor que conecta los equipos a la malla de tierra.
2. La resistencia de contacto entre la malla y el terreno.
3. La resistencia del terreno donde se ubica la malla.

Una malla de tierra puede estar formada por distintos elementos:

• Una o más barras enterradas.
• Conductores instalados horizontalmente formando diversas configuraciones.
• Un reticulado instalado en forma horizontal que puede tener o no barras conectadas en forma vertical en algunos puntos de ella.
• En la figura Numero 1 se muestra un esquema general de una malla de puesta a tierra

OBJETIVOS DE UNA MALLA A TIERRA

Evitar tensiones peligrosas entre estructuras, equipos y el terreno durante cortocircuitos a tierra o en condiciones normales de operación.
Evitar descargas eléctricas peligrosas en las personas, durante condiciones normales de funcionamiento. Proporcionar un camino a tierra para las corrientes inducidas. Este camino debe ser lo más corto posible.

EXCAVACION PARA UNA MALLA

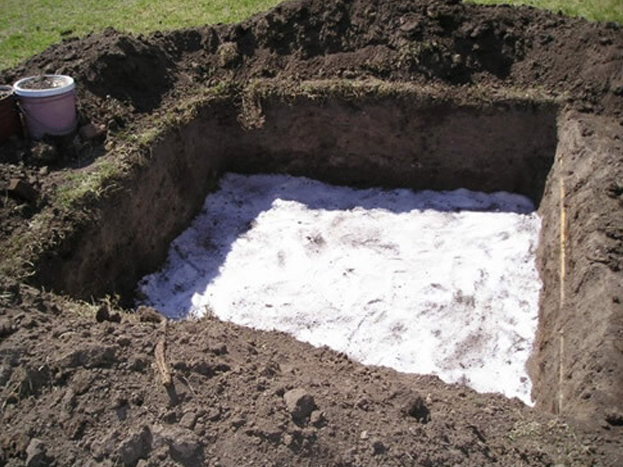

Esta es una pequeña Malla, se realiza la excavación de un área de 2.20 metros x 2.20 metros y 80 centímetros de profundidad y se incorporan a suelo material higroscópico y mejoradotes de conductividad para lograr una resistencia adecuada, este sistema de Puesta a Tierra consta de 3 mallas interconectadas.

SOLDADURA EXOTERMICA DE LA MALLA

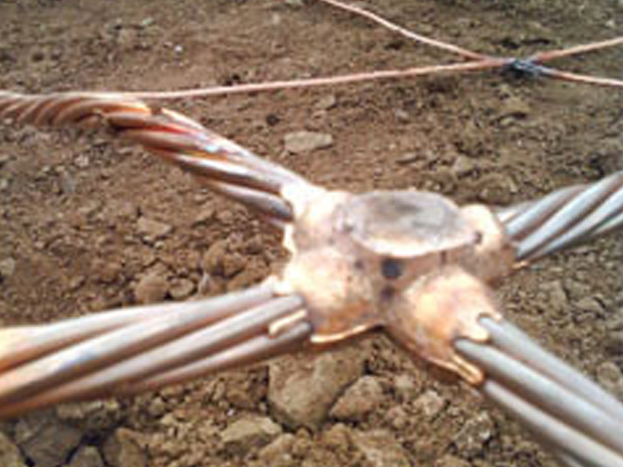

Se emplea este tipo de soldadura que permite una unión eficaz entre los conductores que quedaran expuestos en el terreno.

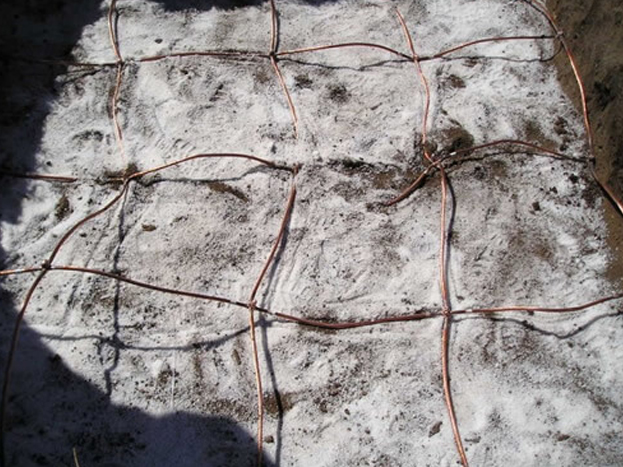

Finalmente se cambia parte del terreno por tierra tratada y se dispone el material de cobre desnudo de 50 mm2 con un reticulado de 50 centímetros y empleando soldadura exotérmica en las uniones tipo cruz (X) y T.
